لوحات الجهد العالي والمنخفض

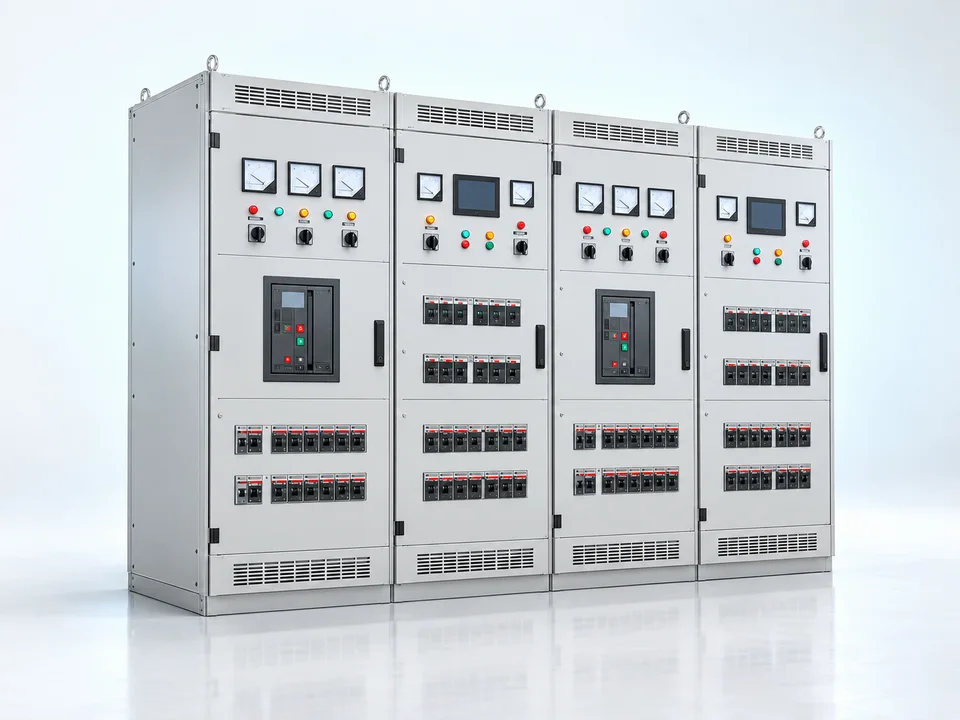

لوحات الجهد المنخفض GGD / GCS / MNS
لوحات رئيسية ومراكز تحكم محركات ومكثفات وفق IEC 61439.
- 400–4,000 A
- 0.4 kV
- IEC 61439
لوحات جهد منخفض ثابتة (GGD) وقابلة للسحب (GCS، MNS) لجهد 0.4/0.69 ك.ف: مداخل ومخارج ومراكز تحكم بالمحركات وتصحيح معامل القدرة، تُجمع حسب مخططك أحادي الخط.
الطرازاتGGDGCSMNS
- IEC 61439-1
- GB/T 7251.1
أبرز المزايا
- قضبان رئيسية حتى 4,000 أمبير
- وحدات ثابتة أو قابلة للسحب
- مداخل، مخارج، MCC، مكثفات
- IEC 61439-1 / GB/T 7251.1
المواصفات الرئيسية
| الطراز | GGD | GCS | MNS |
|---|---|---|---|
| الجهد المقنن | 0.4 / 0.69 kV | ||
| التيار المقنن | 400 – 4,000 A (main busbar) | ||
| تيار التحمل قصير المدة | 15 – 80 kA (1 s) | ||
| الهيكل | Fixed (GGD) or withdrawable (GCS / MNS) · incomers, feeders, capacitor banks, MCC | ||
| درجة الحماية | IP30 – IP54 | ||
| التركيب | داخلي | ||
| المعايير | IEC 61439-1, GB/T 7251.1 | ||
